Popis produktu

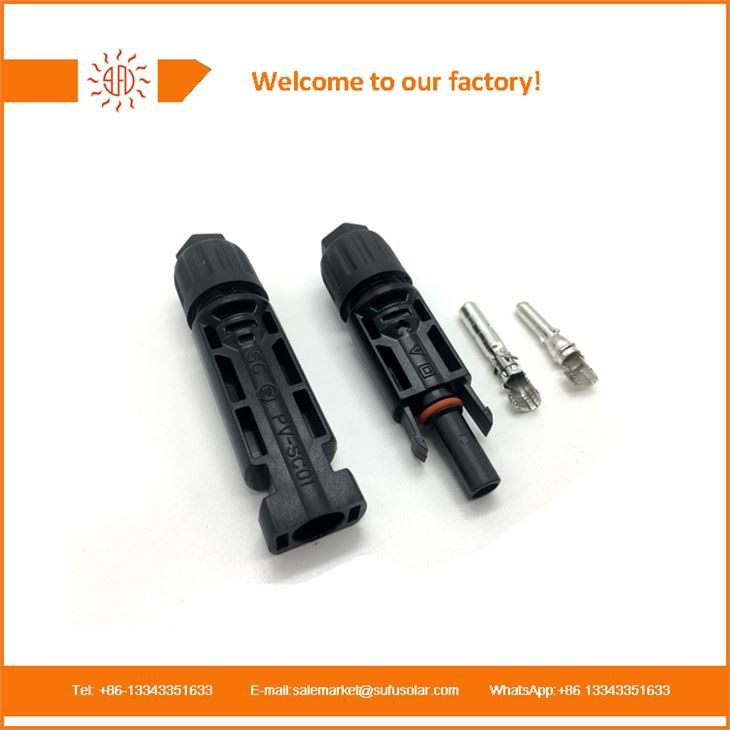

Konektory solárních MC4
Solární konektor je vyroben z anti-ultravioletu, tvrzeného, polykarbonátu v injekci. Má dobré anti-ultraviolet a funkce proti stárnutí. Vnitřní kovové části jádra jsou měď s lepší tepelnou vodivostí a houževnatostí a povrch je konzervován dobrým antikorozním výkonem.
Téměř všechny solární panely jsou spojeny dohromady pomocí speciálních zástrček a zásuvek odolných proti povětrnostním povětrnostem zvaným konektory MC4. Termín MC4 znamená konektor průměru 4 mm. Vzhledem k extrémním povětrnostním podmínkám musí být konektory velmi robustní, bezpečné, UVR odolné a udržovat dobré spojení s minimálním odporem při nízkých i vysokých napětích až do 1500 V.
Konektory jsou navrženy pro použití se standardním 4 mm nebo 6mm dvojitým izolovaným solárním DC kabelem s konzervovaným měděným multi-pravým jádrem pro minimální odpor. Pro správné sestavení konektorů se používá speciální nástroj pro krimpování k zalibnutí více řezaného kabelu do vnitřního terminálu, který se poté vloží a zavlékne do pouzdra MC4.
Parametr
|
Osvědčení |
Tuv |
|
Osvědčení |
Č. B 101149 0002 rev. 00 |
|
Norma |
EN62852: 2015 IEC62852: (Ed.1) |
|
Jmenovité napětí |
1500VDC |
|
Testovací napětí |
6000V (50 Hz 1min) |
|
Hodnocený proud |
30A |
|
Třída ochrany |
Třída A |
|
Titul ochrany |
IP67 |
|
Třída plamene |
Ul {{0}} v0 |
|
Kategorie přepětí |
Iii |
|
Stupeň znečištění |
2 |
|
Teplotní rozsah |
'-40 stupeň ~ +85 stupeň |
|
Horní omezující teplota |
100 stupňů |
|
Kontaktní odpor |
Méně nebo rovné 0. 5mΩ |
|
Izolační odpor |
>500MΩ |
|
Vložte sílu |
Méně nebo rovné 50n |
|
Vytahovací síla |
Větší nebo rovna 50N |
|
Spojovací kabel |
1 × 4mm 2 |
|
Struktura hydroizolace |
O-kroužek těsnění |

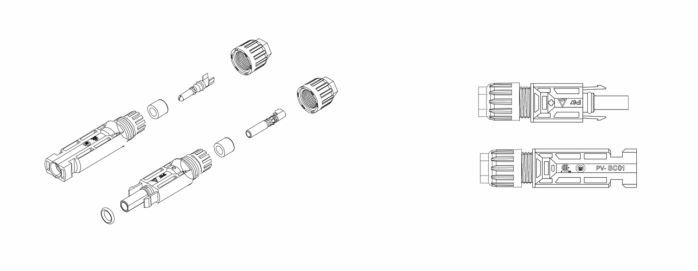

Diagram
Funkce
1. Podporujte vícenásobné připojení a odpojení.
2. Vysoce odolný, anti-ultraviolet, retardér hoření.
3. Vnitřní kovové části jsou vloženy rákosí vnitřního knoflíku.
4. Automatické blokovací zařízení pro mužské a ženské body umožňují připojení snadnější a spolehlivé.
5. 5. Populární vzhled je vhodný pro většinu instalací na místě a může odpovídat původnímu MC4.
6. Simple operace na místě. Lze nainstalovat pomocí nástroje pro krimpování.
7. Přizpůsobení kabelů PV s různými průměry izolace.
8. Červené měděné kovové části, vysoká nosnost proudu, vysoký rozptyl tepla
9.IP67 Ochrana

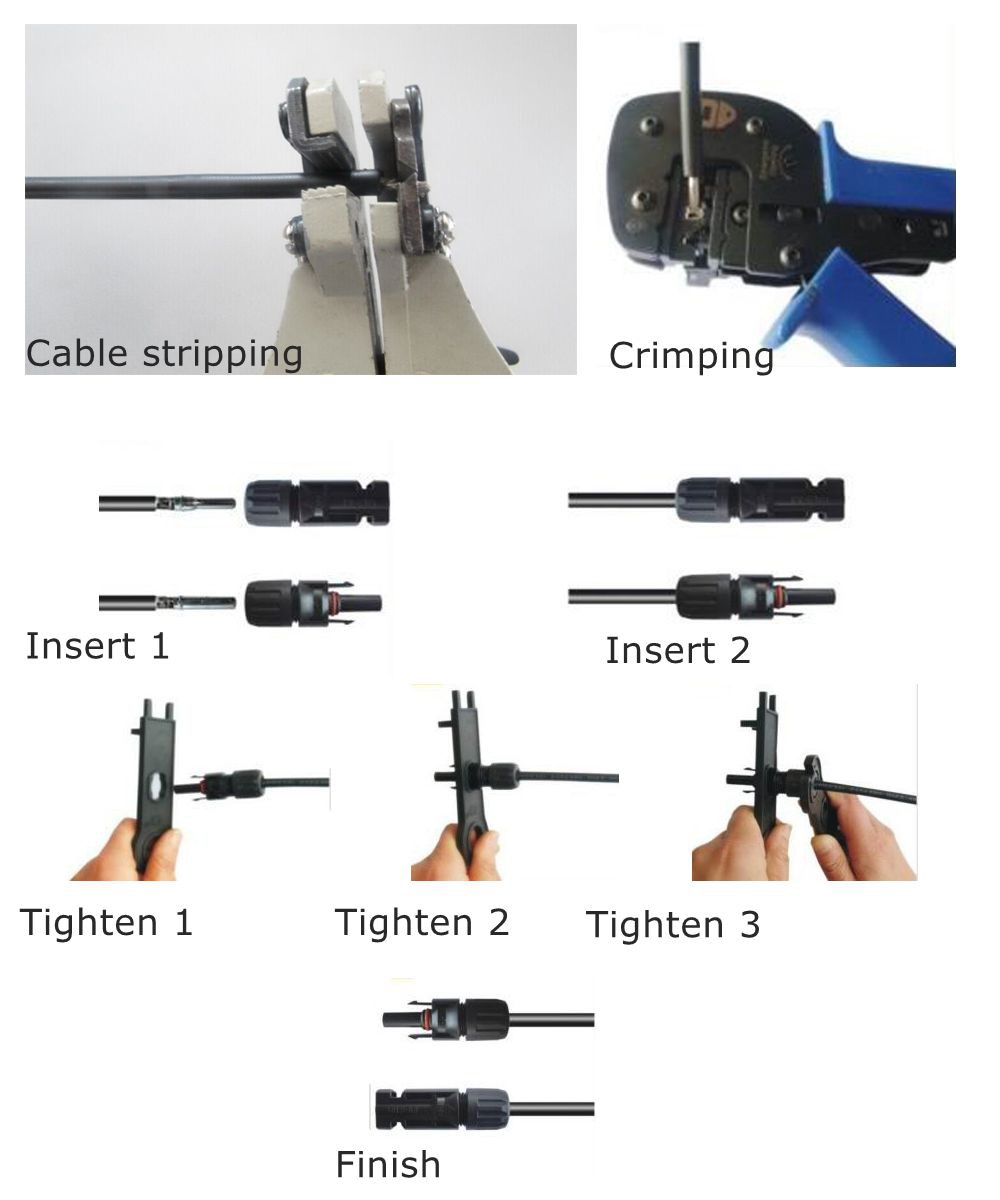

Instalace
