Fotovoltaická odbočná skříň je spojovacím zařízením mezi polem solárních článků složeným z modulů solárních článků a zařízením pro řízení solárního nabíjení. Jeho hlavní funkcí je připojení a ochrana solárních fotovoltaických modulů, připojení energie generované solárními články k externím obvodům a vedení fotovoltaického proudu generovaného komponentou.
Spojovací krabice má dvě funkce: připojení a ochranu. Funkce připojení je odebírat proud generovaný fotovoltaickými moduly a přivádět jej do elektrického zařízení pomocí kabelů a konektorů. Aby se snížila ztráta samotné rozvodné krabice, je třeba, aby vlastní odpor a přechodový odpor vodivého materiálu byly co nejmenší. Ochranná funkce se skládá ze dvou částí. Jedním z nich je ochrana fotovoltaických modulů pomocí bypass diod a zlepšení výstupního výkonu fotovoltaických modulů při poruchových stavech, jako je stínění. Druhým je dosažení účelu hydroizolace a protipožární ochrany a snížení provozní teploty propojovací krabice pomocí speciálního těsnění materiálu a konstrukce odvodu tepla. , čímž chrání fotovoltaické moduly a snižuje ztrátu výstupního výkonu fotovoltaického modulu způsobenou svodovým proudem bypass diody.
S tím, jak výkon bateriových komponent neustále roste, se také rok od roku zvyšuje účinnost přeměny baterie a výrazně se zvyšuje provozní proud ve fotovoltaickém systému. Jako důležité spojovací a ochranné zařízení mezi bateriovými moduly je propojovací krabice zodpovědná za výkon a ochranu vedení fotovoltaických modulů, takže musí mít vyšší proudovou zatížitelnost.
Proudová zatížitelnost úzce souvisí s mnoha ukazateli, jako je odvod tepla, účinnost vedení, spolehlivost a výdrž. Společnosti vyrábějící spojovací krabice fotovoltaických modulů proto potřebují udržovat synchronizované technologické inovace, aby se přizpůsobily rychlému rozvoji technologie článků. Spojovací krabice fotovoltaických modulů směřují k vyšší proudové zatížitelnosti, lepší kapacitě odvodu tepla, vyšší stabilitě systému a nižší spotřebě energie. Vyvíjejí se trendy, jako jsou výrobní náklady.
Vývojové fáze fotovoltaických odbočných skříní
V posledních letech, jak se výkon produktů fotovoltaických modulů neustále zlepšuje, má trh stále vyšší požadavky na proudovou zatížitelnost, kapacitu rozptylu tepla a stabilitu systému produktů propojovacích krabic. Produkty spojovacích krabic také prošly mnoha iteracemi.
Od nejstarších spojovacích krabic s těsnicími kroužky s komplikovanými procesy až po spojovací krabice naplněné lepidlem se zjednodušenými procesy, lepším těsnícím výkonem, menší velikostí a vyšším stupněm automatizace; od jednoduchých propojovacích krabic s více materiály do oblasti lepení Dělená krabice, která je menší, šetří materiály a má lepší účinek na odvod tepla. Produkty propojovacích krabic neustále usilují o lepší výkon při nižších nákladech v tržní konkurenci a budou se v budoucnu opakovat.
Klasifikace a složení fotovoltaických odbočných skříní
1. Klasifikace fotovoltaických odbočných krabic
Solární fotovoltaické spojovací krabice se dělí na krystalické křemíkové spojovací krabice, amorfní křemíkové spojovací krabice a spojovací krabice se závěsnými stěnami.
2. Složení fotovoltaické odbočné krabice

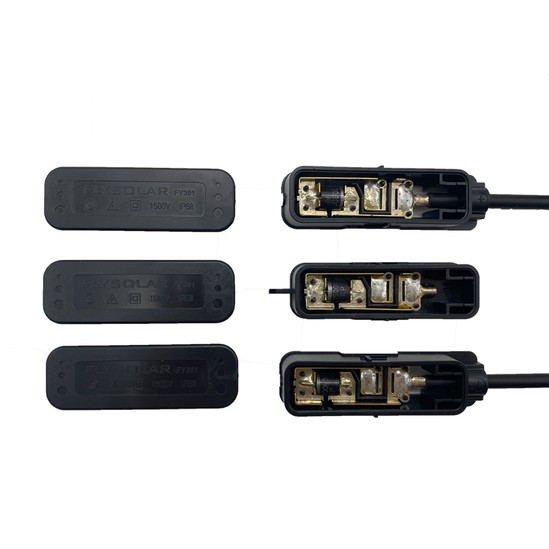

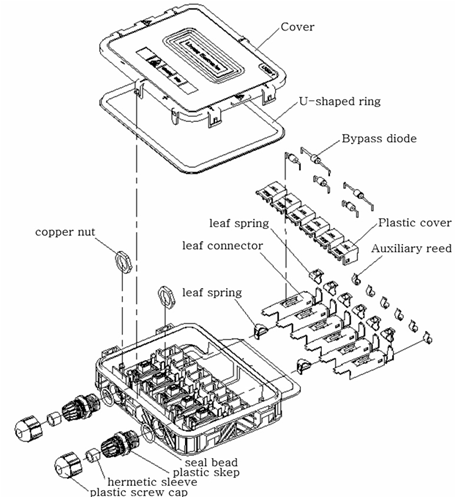

Solární fotovoltaická propojovací krabice se skládá ze tří částí: tělo krabice, kabel a konektor.
Těleso krabice: včetně dna krabice (včetně měděných nebo plastových svorek), krytu krabice a diody;
Kabely: rozdělené na běžně používané kabely jako 1,5MM2, 2,5MM2, 4MM2 a 6MM2;
Konektor: rozdělen na MC3 a MC4;
Modely diod: 10A10, 10SQ050, 12SQ045, PV1545, PV1645, SR20200 atd.
Existují dva typy pouzder diod: R-6 SR 263;
3. Hlavní vlastnosti spojovací krabice modulu solárních článků:
(1) Skořápka je vyrobena z dovážených vysoce kvalitních surovin a má extrémně vysokou odolnost proti stárnutí a ultrafialovému záření;
(2) Vhodné pro použití v drsných podmínkách prostředí při venkovní výrobě s efektivním používáním více než 30 let;
(3) Podle potřeby lze zabudovat 2 až 6 svorkovnic;
(4) Všechny způsoby připojení využívají zásuvné připojení pro rychlé připojení.
Tok výrobního procesu spojovací krabice
1. Výběr materiálu
Mezi hlavní materiály propojovací krabice patří ocelový plech, hliníková slitina, plast atd. Tyto materiály by měly odpovídat příslušným národním normám a požadavkům. Při výběru materiálů musíte vzít v úvahu prostředí použití produktu, jako je antikorozní výkon, odolnost proti vysokým teplotám atd., abyste vybrali vhodné materiály.
2. Technologie zpracování
1. Zpracování ocelových plechů nebo materiálů ze slitin hliníku:
Ocelové plechy nebo materiály z hliníkové slitiny vyžadují stříhání, ohýbání, lisování a další zpracovatelské techniky k dokončení požadovaného tvaru a struktury.
2. Zpracování plastových materiálů:
Plastové materiály vyžadují vstřikování nebo vyfukování, embosování a další zpracovatelské techniky, aby byl dokončen požadovaný tvar a struktura.
Po dokončení zpracování je nutné povrchové odstranění otřepů, broušení a další zpracování, aby byl povrch produktu hladký a hladký.
3. Montáž
Smontujte zpracované komponenty včetně montáže, upevnění, kabeláže atd. Po dokončení montáže proveďte celkovou kontrolu, zda kvalita produktu odpovídá požadavkům.
4. Detekce
Zkontrolujte elektrické vlastnosti, mechanické vlastnosti atd. produktu, abyste se ujistili, že kvalita produktu je stabilní a spolehlivá. To zahrnuje kontrolu vzhledu, kontrolu elektrického výkonu, testování spolehlivosti atd. Teprve po absolvování kontroly může být zabalen a odeslán z továrny.
Během výrobního procesu je třeba přísně dodržovat příslušné výrobní normy a požadavky, aby bylo zajištěno, že kvalita vyráběných odbočných krabic odpovídá potřebám zákazníků. Zároveň je nutné posílit řízení materiálového složení, procesního toku a dalších vazeb pro zlepšení stability kvality výrobků a uspokojení poptávky trhu.
Analýza běžných poruch rozvodné skříně
1. Běžné poruchy rozvodné skříně
Mezi běžné závady spojovací krabice fotovoltaického modulu na místě projektu patří: stárnutí a deformace těla krabice, chybné pájení ve spojovací krabici, porucha bypass diody, spálená spojovací krabice a oddělení krabice od silikonu.
2. Analýza běžných poruchových principů spojovacích skříní
Princip selhání 1: Problémy s kvalitou procesu svařování součástí
Ve spojovací krabici je slabá pájka na spoji mezi pinem diody a měděným vodičem a na spoji mezi sběrnicí a měděným vodičem. Když je fotovoltaický modul zablokován stínem nebo jiné problémy způsobí rozsvícení bypass diody, pájený spoj se zahřeje. Když je pájený spoj Když akumulace tepla překročí teplotu tepelné deformace izolačního materiálu spojovací krabice, spojovací krabice podstoupí stárnutí a deformaci. Čím déle je bypass dioda zapnutá, tím větší je riziko deformace a stárnutí spojovací krabice. Když je teplota vyšší než horní mez teploty přechodu diody, vysoká teplota způsobí tepelný průraz diody bypassu a dokonce spálí spojovací skříňku.
Princip selhání 2: Problémy s kvalitou procesu těsnění součástí
Během procesu lepení došlo ke kontaminaci mezi spojovací krabicí a základní deskou fotovoltaického modulu, což způsobilo pozdější oddělení spojovací krabice od silikonu.
Princip poruchy 3: Stínová okluze, skryté trhliny a další problémy
Fotovoltaické moduly jsou po dlouhou dobu vystaveny podmínkám, jako jsou stíny, praskliny a místní horká místa, což způsobuje, že bypass dioda je v nepřetržitém provozu po dlouhou dobu, což způsobuje zvýšení teploty přechodu bypass diody. Když se teplota přechodu naakumuluje na určitou úroveň, bypass Dioda selže kvůli tepelnému průrazu. Pokud není včas zacházeno, když akumulace tepla dosáhne deformační teploty izolačního materiálu spojovací krabice, spojovací krabice se deformuje a stárne. Ve vážných případech dojde k vyhoření spojovací skříňky.
Princip selhání 4: Úder blesku
Když do fotovoltaického modulu zasáhne blesk, přemosťovací dioda se okamžitě rozbije vysokým napětím. Když déšť pomine a obloha se vyjasní, protože normální modulový proud protéká vadnou diodou po dlouhou dobu, bude dioda generovat teplo. Když se teplo akumuluje na určitou úroveň, může to způsobit stárnutí a deformaci spojovací krabice nebo dokonce spálení spojovací krabice.
Shrnout
Fotovoltaické elektrárny musí zajistit stabilitu během celého životního cyklu a spolehlivost systému s komponenty jako jádrem je základem pro zajištění návratnosti investic pro zákazníka a realizaci hodnoty pro zákazníka. Spojovací krabice jako důležitá součást fotovoltaických modulů způsobí při poruše fotovoltaické elektrárny snížení výroby energie. Ve vážných případech může dokonce způsobit požár. V současné době se ve venkovních fotovoltaických elektrárnách často používají metody vizuální kontroly, infračervené termovizní technologie a metody IV testování, aby se zjistily závady rozvodných skříní. V posledních letech se s rozvojem inteligentní technologie staly dostupné pohodlnější metody, jako je invertorové inteligentní skenování IV a software systému vyhodnocení elektrárny. , dále rozšiřující metodu detekce poruch fotovoltaických modulů na straně systému. Po současném velkém skoku vpřed ve velikosti a proudu fotovoltaických modulů se výrazně zvýší riziko spolehlivosti rozvodných skříní. Měli bychom zvážit výběr produktů s vynikající kvalitou, dobrou spolehlivostí a dobrou poprodejní podporou, které „integrují standardy životního cyklu během výroby a aplikace produktu“. "Hlavní komponenty značky v každém článku, aby se předešlo skrytým nebezpečím způsobeným problémy s kvalitou procesu, jako je falešné svařování; během přepravy a instalace komponentů musí být prováděna údržba komponent, aby se snížil výskyt trhlin komponent; během každodenního provozu a údržby je nutné dělat dobrou práci při ochraně před bleskem a odstraňování problémů v elektrárnách Když se na součástech objeví problémy, jako jsou stíny, horká místa, praskliny atd., je třeba je okamžitě řešit, aby se předešlo selhání rozvodné skříně.
